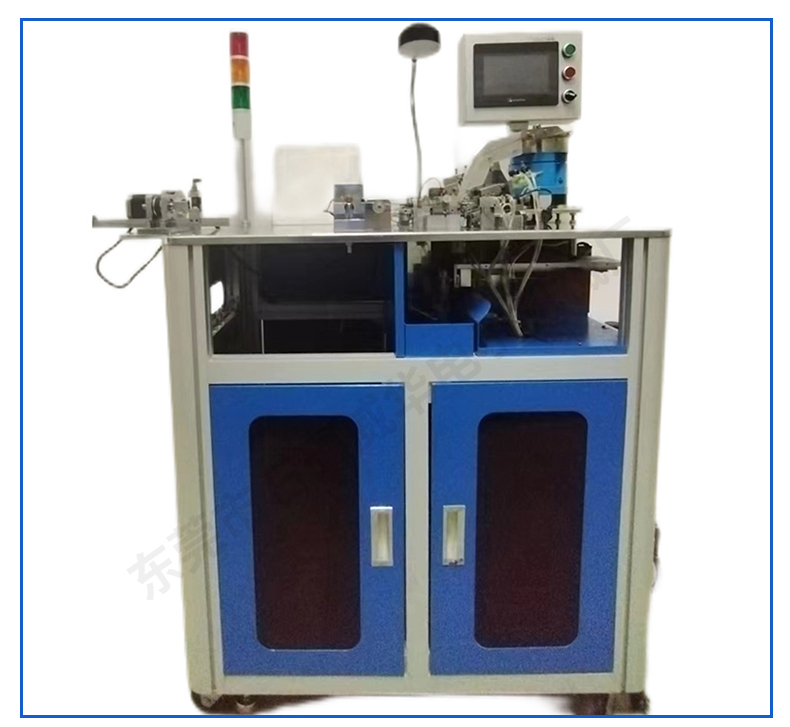

产品名称:RX-301穿线式全自动磁环绕线机



     详细参数

产品说明

  此款全自动磁环绕线机RX-301,主要适用于各类电感产品生产过程中所需要的绕线工序全自动生产,用设备代替人工作业,生产效率高,品质标准统一,操作简便,一个基本操作人员即可控制多台设备同时生产,大大降低综合成本;以更高的性价比满足客户生产需求,助力企业在激烈的市场竞争中具备强大的竞争优势。

设备具有以下特点:
同一台设备通过更换治夹具,可试用于多款产品绕线加工。
采用PLC控制,人机界面设定,伺服电机和气缸配合执行传动,生产效率更高。
伺服电机结合精密模组传动,效率更高,运行更稳定,耐用性更好。
设备可存储多种产品的设定资料,一款产品一次设定完成,后续调用便捷。
设备对生产过程中的防呆处理完善,确保生产更顺畅,效率更高,品质更好。

  设备其他相关简介:
生产效率:(以5*3*2磁环双线分绕;0.2*2线径10圈,0.125*1绕22圈举例)约240个/小时。
铜线线径适用范围:ф0.08-ф0.3。
目前可绕线圈数范围:2-80圈。
可生产绕完线后所剩内孔大于1mm 的产品。
磁环规格适用范围:目前已知可生产2.5*1.5*1 MIN- 8*4*3 MAX此范围区间内的产品(超出此范围时可具体实验)。
超出以上范围时可具体对接设计。
设备尺寸:约(长×宽×高)820×600×1500(mm)。
设备重量:约130 KG。
使用电源:AC220V  50/60Hz  1.5KW
使用空气压力:0.5~0.6 MPa

以上所述范围为当前设备技术参数,后续有所变更请以实时数据为准,若未及时知会还请海涵!
