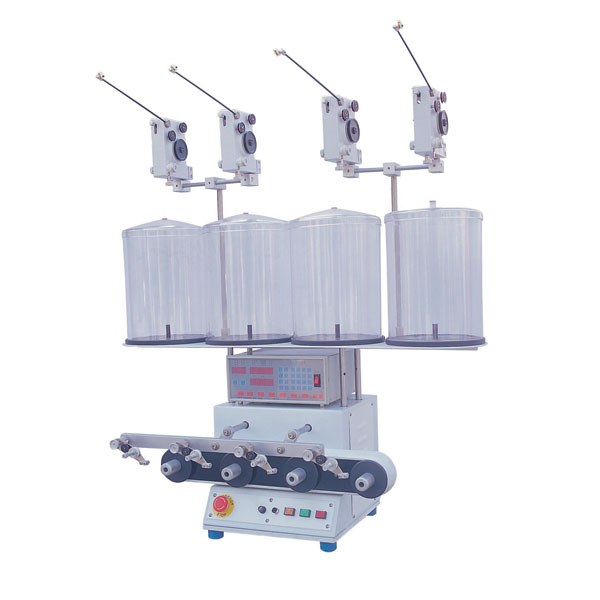

产品名称:RX-764四轴数位高速平行绕线机



     详细参数
RX-76x 系列数字绕线机是一系列数字可程序化高速绕线机,其有单轴,双轴,参轴及肆轴等四种机型,最高转速可达6000 rpm,为高效率之生产设备。 具有下列各项优点:
  • 采用微电脑控制器,数据设定容易。
  • 排线轴采用步进马达以定电流电路驱动,排线速度快,精度高。
  • 起绕点位置可以教导式输入,并可显示目前排线轴位置。
  • 采用导针式排线头,排线整齐精确。
  • 过线导轮采用陶瓷导轮,耐高温及不伤害漆包线。
  • 正面多轴同步绕线,生产效益高。
  • 具脚踏开关装置,生产作业快速便利。
  • 可分段设定起绕点、幅宽、线距、速度等,以达多段多速的目的。
  • 可设定999段步序,并可储存设定值一年以上。

产品规格:

MODEL

RX-761

RX-762

RX-763

RX-764

轴数

1

2

3

4

线径

0.03~0.6mm(Depends on Tension & Nozzle)

线距

0~9.999mm

幅宽

100mm(Max.)

旋径

170mm(Max.)

主轴马达

無刷直流马达

排线马达

步进马达

最大转速

6000rpm

记忆组数

999

电源需求

AC220V +10%, 50/60 Hz

机器尺寸(CM)

45x67x100

50x67x100

75x67x100

100x67x100

机器重量(Kg)

45

50

55

60
